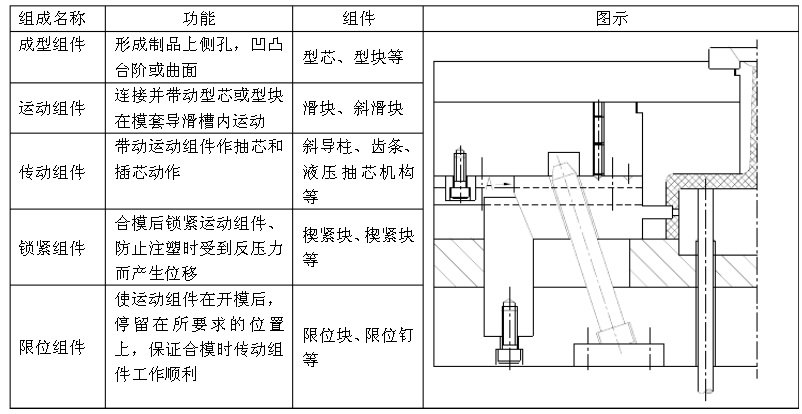

抽芯機構的組成

各零件根據作用可分為以下幾類：

(1)成型零件。成型壓鑄件的側孔、側向凹凸表面。如型芯、型塊。

(2)運動元件。連接型芯或型塊并在模板的導滑槽內運動。如滑塊、斜滑塊。

(3)傳動元件。帶動運動元件作抽芯和插芯動作。如斜導柱、齒輪齒條、液壓抽芯器等。

(4)鎖緊元件。合模后，壓緊運動元件，防止壓射時成型零件產生位移。如楔緊塊、楔緊錐等。

(5)限位元件。使運動元件開模后停留在所要求的位置上，保證合模時運動元件順利工作。如限位塊、限位釘?shù)取?/span>

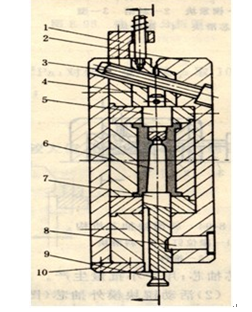

圖4-1抽芯機構的組成

1-限位塊 2-定模板 3-斜銷 4-短形滑塊 5、6-型芯 7、圓形滑塊 8-緊塊 9-液壓軸心接頭 10-止轉導向塊

-----------------------------------------------------------------------------------------------------

原理及特點：

幾種常用抽芯機構的特點如下。

1．機動抽芯機構

開模時，依靠開模動力，通過抽芯機構使阻礙鑄件脫模的側向成型零件由壓鑄件中抽出。機動抽芯機構結構較復雜，但抽拔力大，生產效率高，易實現自動化。機動抽芯機構有斜導柱抽芯、彎銷抽芯、斜滑塊抽芯、齒輪齒條抽芯等幾種形式。

2．液壓抽芯機構

模具上安裝液壓抽芯器，通過液壓抽芯器活塞運動進行抽芯及復位。這種機構動作平穩可靠，抽芯力大，抽芯距也較長。但模具上需配置專門液壓抽芯器及控制系統，通常用于大中型模具。

3.手動抽芯機構

手動抽獲熱鉤傭人工在開模前或脫模后使用手工工具抽出側向活動成型零件。手動抽獲熱熱優點是模具結構簡單、動作平穩。缺點是勞動強度大、生產率低。如圖10.1所示為手動抽芯機構.手工轉動手柄7轉動螺母6,螺母內帶螺撫裂蒸4就作往復運動，進行抽芯或復位。止轉銷3的作用是防止帶螺桿型芯轉動。這種機構大多用于定模抽芯和遠離分型面處的小型芯抽芯，適合小批量生產。

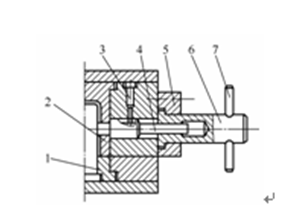

圖10.1手動抽芯機構

1-動模；2-定模；3-止轉銷 ；4-帶螺桿型芯；

5-座駕；6-轉動螺母；7-手柄
