1、 故障現象 - 離合器不回位

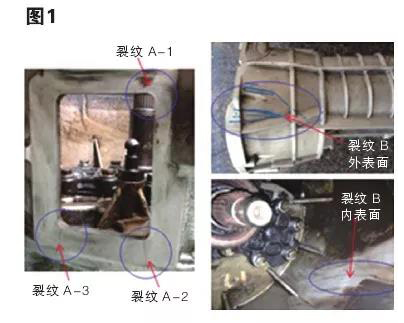

    在項目開發階段 , 變速器 OTS 樣件在整車廠進行5萬公里高速耐久道路試驗中，客戶試驗驗證組反饋當路試試驗進行到試驗里程4546公里9.1%時，發現離合器踏板不回位，后檢查樣車發現變速箱共2處部位出現裂紋；如圖1，裂紋分別位于變速器離合器分離撥叉窗口A和分泵安裝支座延伸處B, 由于殼體開裂造成離合器分泵定位偏移，以致離合器無法回位。

2 、失效原因分析

2.1 零部件質量分析

    該變速箱殼體材料為ADC12鋁合金，經過壓鑄機壓鑄后加工制造而成，現對故障變速箱殼體零件質量進行全面分析，包括外觀及斷裂位置的檢查，Ｘ射線檢測，原始斷口宏微觀檢查，金相組織檢查、布氏硬度檢測、化學成分分析、拉伸和沖擊性能試驗。

2.1.1 裂紋外觀祥述

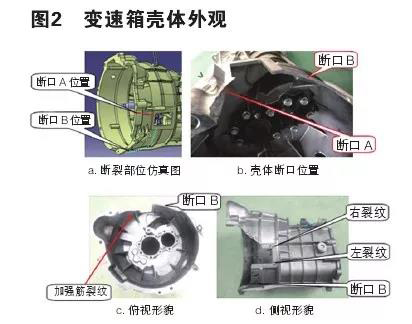

    為了更好地對斷裂部位進行描述和后續分析，變速箱殼體外觀及斷裂位置請見圖2，斷裂位置位于撥叉窗口上端邊以上區域，形成兩個軸向的彎曲斷口，分別命名為斷口A和斷口B，撥叉窗口左右下端角內分別存在一條裂紋，分別命名為左裂紋和右裂紋，左裂紋長度的中心位于加強筋端角邊緣，長度方向大致與加強筋長度方向垂直，已穿透殼體壁厚，內表面的裂紋長度大于外表面的裂紋長度。右端角外表面近似沿殼體軸向擴展，宏觀呈弧線狀，已穿透殼體壁厚，裂紋外表面的裂紋長度大于內表面的裂紋長度。內表面近似沿與殼體軸向呈45°方向擴展，宏觀呈弧線狀，已穿透殼體壁厚，內表面裂紋較短�？傮w上，所有裂紋均貫穿殼體，除一條位于加強筋端部過渡處，其它四條原始裂紋均位于撥叉窗口端角處。

2.1.2 X射線檢測

     對變速箱殼體進行Ｘ射線檢測。殼體的多個部位存在明顯的疏松。殼體上斷裂下來的殘塊、撥叉窗口附近加強筋部位的疏松形貌見圖3。

2.1.3 原始斷口形貌觀察

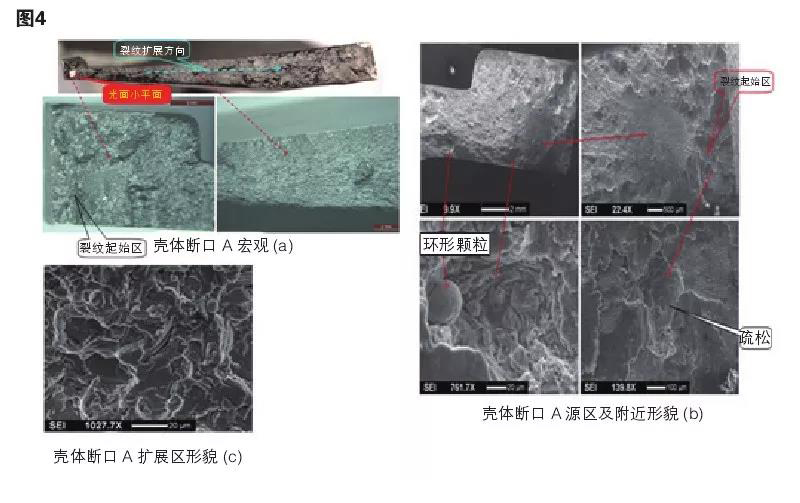

    殼體斷口A宏觀形貌見圖4（a），呈傾斜斷面，斷面較粗糙，表面存在清晰的人字紋及疲勞弧線，兩者收斂方向均指向端框，源區可見一光亮小平面。將斷口A置于掃描電子顯微鏡下進行形貌觀察。源區形貌見圖4（b），源區位于亞表面、宏觀光亮小平面部位以及端框邊緣的疏松缺陷位置，光亮小平面及疏松缺陷向外的放射棱線明顯，源區附近可見多個疏松及球形顆粒缺陷。裂紋擴展區類解理特征明顯，未見明顯疲勞條帶，見圖4（c）。

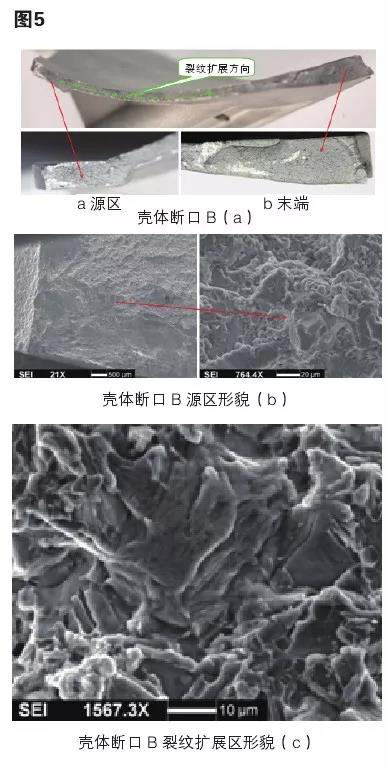

     殼體斷口B宏觀形貌見圖5(a)，呈傾斜斷面，斷面較粗糙，起源于端邊區域，源區磨損較重，源區向外的放射棱線明顯，斷口中后部可見弧線狀形貌。將斷口B置于掃描電子顯微鏡下進行形貌觀察。斷口B源區形貌見圖5(b)，源區磨損較重，未見明顯的疏松、夾雜缺陷，由放射棱線可知，裂紋由端邊起源，裂紋擴展區類解理特征明顯，見圖5（c）。

2.1.4 金相檢查

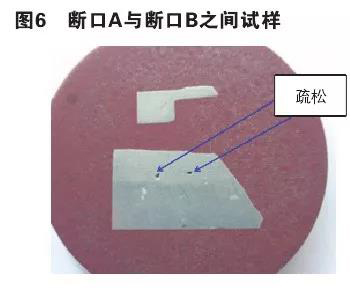

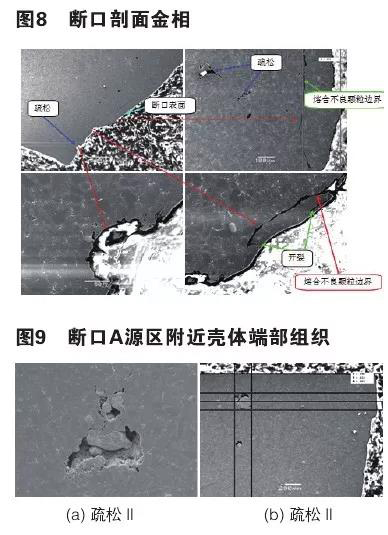

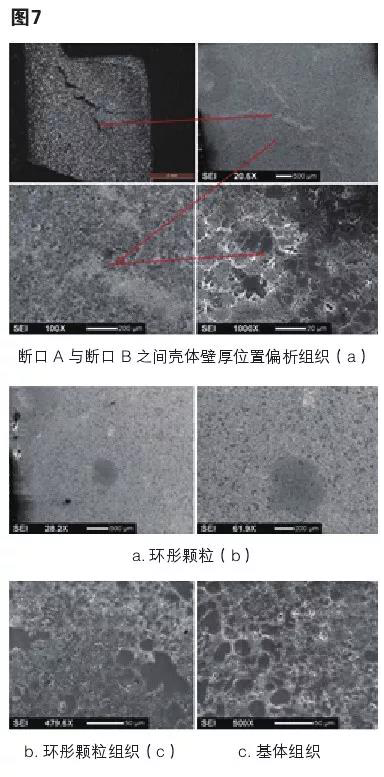

    在斷裂殼體殘片上斷口A與斷口B之間垂直于斷口A的表面制取源區金相試樣。金相試樣磨制后宏觀可見明顯的疏松分別見圖6。斷口A與斷口B之間的試樣存在條紋狀偏析及與基體結合較好的球形顆粒形貌，球形顆粒內的樹枝晶狀形貌比基體明顯，初生α相粗大，見圖7。垂直于斷口A源區表面制取的金相形貌見圖8，源區斷口表面及亞表面可見較大的疏松、熔合不良顆粒邊界及開裂特征。源區端邊亞表面也可見明顯的疏松，其中一個疏松較大、距表面約為356um，見圖9。

2.1.5 硬度測量

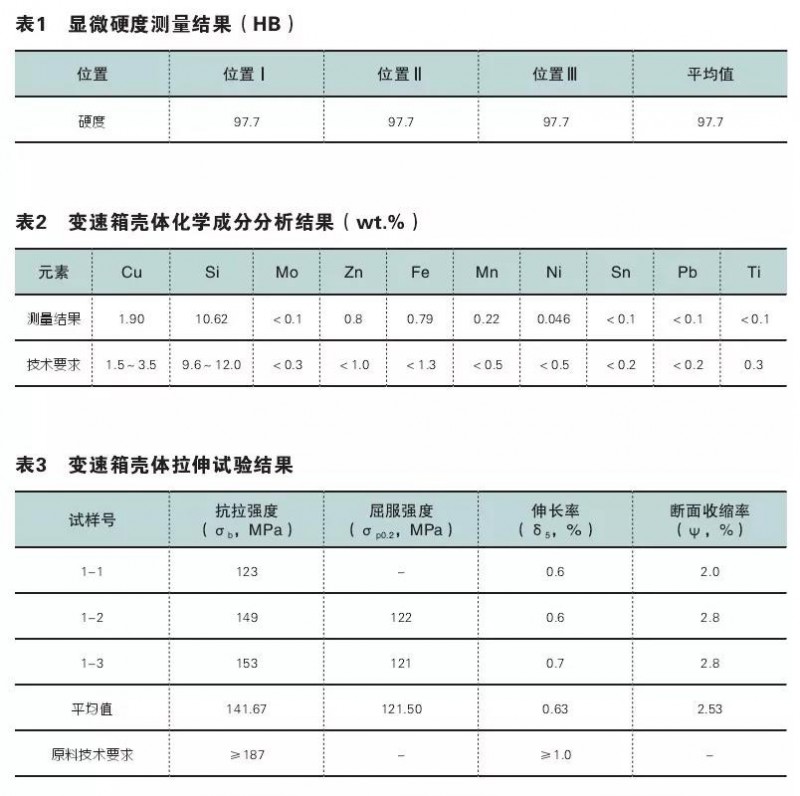

     在變速箱殼體上制取硬度試樣，進行布氏硬度測量，結果見表�？梢娮兯傧錃んw材料的硬度為97.7HB，滿足殼體壓鑄原料技術要求的HB ≥ 74.1。

2.1.6 化學成分分析

     在變速箱殼體上制取試末進行化學成分分析，測量結果及技術要求見表2�？梢娮兯傧錃んw材料的化學成分在壓鑄材料技術要求的范圍之內。

2.1.7 拉伸試驗

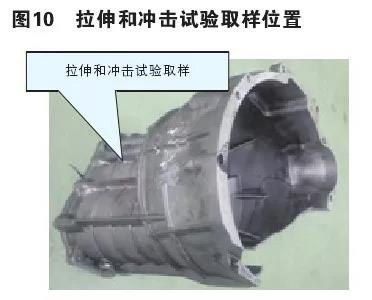

     在變速箱殼體下部制取拉伸和V型缺口沖擊試樣（取樣位置見圖10），進行拉伸和沖擊性能試驗；試驗結果見表3�？梢娮兯傧錃んw抗拉強度和伸長率均明顯小于殼體壓鑄原料的技術要求JISH5302 中ADC12合金的抗拉強度≥187MPa，伸長率≥1%相比也明顯較小。

2.1.8 分析總結

2.1.8.1 斷裂性質分析

     變速箱殼體斷口A和斷口B宏觀塑性變形不明顯、可見疲勞弧線，這表明變速箱殼體斷裂的性質為疲勞斷裂。變速箱殼體左裂紋、右裂紋及加強筋裂紋斷口宏觀塑性變形不明顯、可見疲勞弧線，微觀可見疲勞條帶，這表明上述裂紋的開裂性質為疲勞開裂。

2.1.8.2 斷裂原因分析

     變速箱殼體斷口 A 位置的裂紋源位于亞表面光亮面及靠近邊緣的疏松缺陷；斷口 A拉伸和沖擊試驗取樣位置源區的金相剖面分析表明，源區及亞表面含有較多的疏松、并可見與基體結合不良的類似其他位置存在的球形顆粒區（熔合不良區），斷口亞表面可見壓鑄不良導致的局部開裂特征，斷口表面的光亮面應是熔合不良區發生斷裂所致。疏松和熔合不良區割斷了材料的連續性，在周期性應力作用下容易導致疲勞斷裂。這表明變速箱殼體斷口 A 位置的斷裂與疏松和熔合不良有關。變速箱殼體斷口B位置的裂紋源位于端邊區域，源區磨損較重，斷口中后部可見弧線狀形貌；疲勞弧線不如斷口A位置明顯，這表明斷口B位置斷裂過程較快，受力較大。而斷口A位置和斷口B位置分別是撥叉窗口的兩端角，因此，斷口B位置的斷裂可能是斷口A位置開裂或斷裂后，受力增大導致的。

     所以，斷口B位置的斷裂可能主要與受力較大有關，在斷口A斷裂后形成。

    Ｘ射線、金相檢測及剖面宏觀檢查結果表明，變速箱殼體在多個部位均存在一定的疏松。金相檢測結果表明，變速箱殼體組織為粗大初生α相及共晶硅組織，局部含有熔合不良的球形顆粒狀區，球形顆粒狀區內的樹枝晶狀形貌比基體明顯。這些疏松或熔合不良的球形顆粒狀區位于變速箱殼體的轉角、端角或亞表面等應力集中或受力較大的容易發生疲勞斷裂的部位時，在一定工作應力作用下，就會引起早期疲勞斷裂�；瘜W(xué)成分檢測結果表明，變速箱殼體材料的化學成分在壓鑄材料技術要求的范圍之內，因此，變速箱殼體斷裂與材料化學成分無關。

     硬度檢測結果表明，變速箱殼體材料的硬度為97.7HB，滿足壓鑄材料技術要求的HB ≥ 74.1。變速箱殼體抗拉強度和伸長率均明顯小于殼體壓鑄原料的技術要求，沖擊性能較低；這可能由試樣中存在疏松、熔合不良的球形顆粒狀區所致，可能導致殼體發生早期疲勞斷裂。

2.1.8.3 結論

（1）變速箱殼體的斷裂（開裂）性質均為疲勞斷裂（開裂）；

（2）變速箱殼體從撥叉窗口右上角端框位置（斷口A源區位置）率先萌生疲勞裂紋和發生斷裂；

（3）變速箱殼體疲勞斷裂主要與局部含有較多的疏松及熔合不良的球形顆粒狀區有關。

2.2 改進及驗證

2.2.1 改進措施

     針對零部件存在的缺陷，特制定以下改進措施：

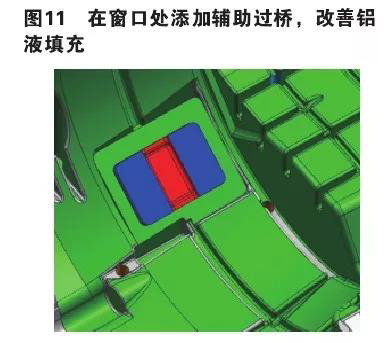

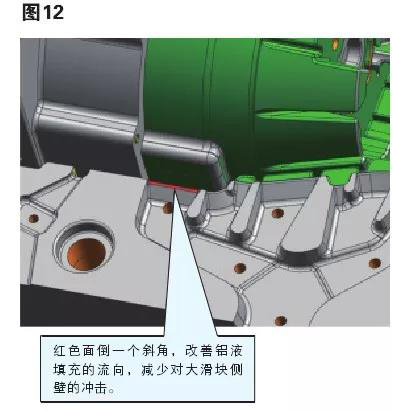

（1）模具上在產品分離撥叉離合器窗口添加輔助過橋，改善鋁液填充（見圖 11）；離合器殼體部位的分支內澆口倒一斜角，改善鋁液填充的流向，減少對大滑塊側壁的沖擊（見示意圖 12），該兩項主要針殼體局部含有較多的疏松采取的改進措施。

（2）熔煉加強管控，嚴格按照新舊料配比大于 7:3，按照精煉除氣機作業標準進行操作（熔煉精煉除氣機作業指導書）該項措施主要防止舊料比例過大，生產過程中容易形成成熔合不良的球形顆粒狀組織。

2.2.2 改進結果

     經過以上改進措施加工過程完成的產品驗證如下：

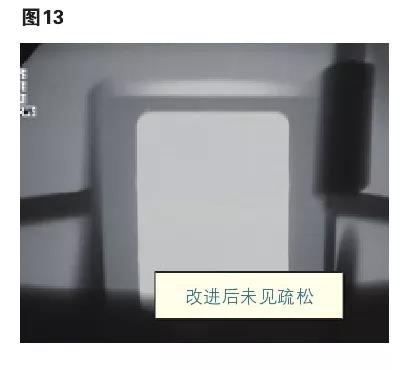

（1）X 射線檢測未見疏松縮孔符合要求，具體如圖13。

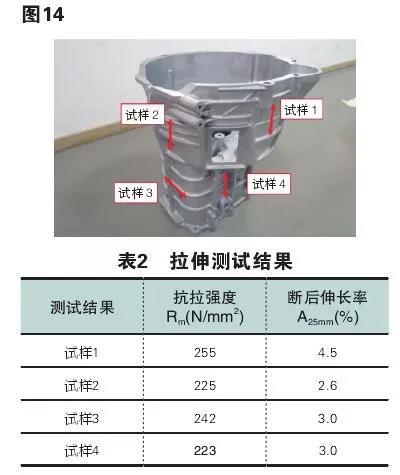

（2）拉伸試驗驗證：殼體抗拉強度最小223MPa；斷后申長率最小 2.6%，完全符合要求。

（3）整改后的殼體，順利完成整車路試試驗驗證，未出現失效現象，使得項目順利進行，按照既定的項目節點完成開發任務。

3、 結語

     本文通過對失效故障件零件質量進行全面檢測和分析，從中不難發現，該類型產品結構是比較典型的產品，但是在該項目開發過程中仍然出現不合格零件造成試驗失效現象，說明在日常開發過程中對關鍵工序把控仍需提高，以便進一步提高項目開發質量。

本文作者：上海汽車變速器有限公司 劉文根
